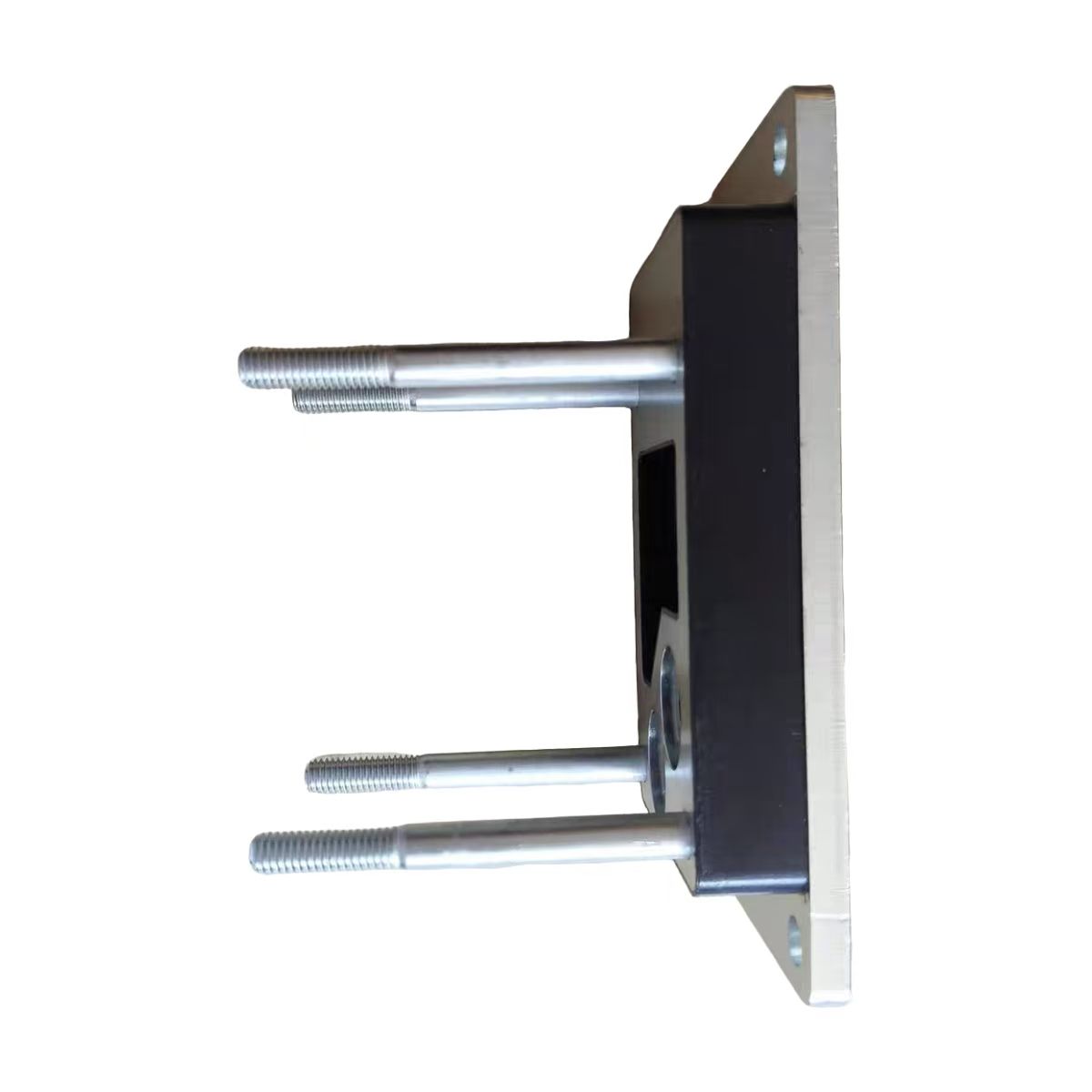

Shacman жүк көлігіне арналған FAST гидравликалық баяулататын амортизатор

Shacman жүк көлігіне арналған FAST гидравликалық баяулататын демпферлік пластина - бұл Skyond компаниясы жеткізетін, Қытайдағы зауытта өндірілген орнату және қорғаныс компоненті. Бұл демпферлік тақта әдетте Shacman ауыр жүк көліктерінде, соның ішінде X5000, X6000 және M3000S серияларында, сондай-ақ Sinotruk HOWO, Yutong және Yaxing сияқты FAST тежегіштерімен жабдықталған басқа брендтерде кездесетін FAST гидравликалық тежегіш жүйелеріндегі пневматикалық пропорционалды басқару клапанына арналған. Ретардер демпферлік пластина басқару клапанының корпусының жинағына тікелей орнатылып, тежегіш май жинағышқа түсетін ауа қысымын реттейтін пропорционалды клапанды бекітеді. Бұл қысымды реттеу жұмыс камерасына май ағынын анықтайды, ол өз кезегінде тежеу ​​моментін басқарады. Тозған немесе жетіспейтін демпферлік тақта шамадан тыс тербелістің дәл клапанға жетуіне мүмкіндік береді, бұл тұрақсыз тежеуге, кешіктіруге немесе клапанның толық істен шығуына әкеледі. Оны баяулататын демпферлік пластинамен ауыстыру клапанның тұрақты жұмысын қалпына келтіреді және көліктің қауіпсіз баяулауы үшін тұрақты гидравликалық күш береді.

Өнімнің артықшылықтары

Пропорционалды клапанды дірілден қорғайды.

Shacman жүк көлігіне арналған FAST гидравликалық баяулататын демпферлік тақта электромагниттік пропорционалды клапанды баяулататын клапанның корпусына мықтап ұстайды. Бұл жолдың дірілінен және көліктің серпілуінен туындаған клапанның қозғалысын немесе сигналдың бұрмалануын болдырмайды, бұл тежегіштің драйвер пәрмендеріне дәйекті түрде жауап беруін қамтамасыз етеді.

Компоненттердің қызмет ету мерзімін ұзартады.

Соққы мен діріл энергиясын пропорционалды клапанға жеткенге дейін сіңіру арқылы демпферлік тақта клапанның катушка, серіппелер және соленоидтар сияқты ішкі бөліктерінің тозуын азайтады. Бұл көліктің қызмет ету мерзімі ішінде ұзағырақ қызмет көрсету аралықтарын және клапандарды ауыстыруды азайтады.

Композиттік металл-резеңке конструкциясы.

Болат тақтайша қатты монтаждауды және клапанның дәл орналасуын қамтамасыз етеді, ал біріктірілген резеңке қабат жоғары жиілікті дірілді жұтады. Бұл біріктірілген дизайн бөлек монтаждау кронштейндері мен оқшаулағыштардың қажеттілігін болдырмайды, клапан құрастыруын жеңілдетеді және ықтимал ақаулық нүктелерін азайтады.

Ретардердің негізгі тежеу ​​артықшылықтарын сақтайды.

Тұрақты пропорционалды клапан тежегішке толық тежеу ​​әлеуетін тозусыз баяулауды, термиялық жоғалусыз тұрақты өнімділікті және жұмыс тежегіштері мен шиналардағы жүктемені азайтуға мүмкіндік береді. Автопарк операторлары үшін бұл техникалық қызмет көрсету шығындарын азайту және жанармай үнемдеуді білдіреді.

Тікелей OEM ауыстыру.

Орнату саңылаулары, пластинаның қалыңдығы және жалпы өлшемдері жабдықтың бастапқы сипаттамаларына сәйкес келеді. Орнату клапанның корпусына немесе оның айналасындағы құрамдастарға ешқандай өзгертулер енгізуді қажет етпейді.

Негізгі техникалық сипаттамалар

Демпингтің рөлі қандай?

Shacman жүк көлігіне арналған FAST гидравликалық баяулататын демпферлік тақта баяулатқышты басқару жүйесінде үш маңызды функцияны орындайды:

Қауіпсіз орнату. Пластина электромагниттік пропорционалды клапанды тежегіш клапанның корпусына мықтап бекітеді. Бұл механикалық бекіту клапан мен оның пневматикалық және электрлік қосылымдары арасындағы дәл туралауды сақтай отырып, көлік құралының дірілінен клапанның жылжуына немесе босауына жол бермейді.

Дірілді сөндіру.Біріктірілген резеңке қабат жолдан және жетектерден соққы мен діріл энергиясын сіңіреді және таратады. Бұл демпферлік болмаса, діріл клапанның ішкі құрамдас бөліктеріне катушкаға, серіппелерге және соленоидтарға тікелей жіберіп, мерзімінен бұрын тозуға, тұрақсыз жауап беруге немесе толық істен шығуға әкеледі.

Сигнал тұтастығын қорғау.Клапанды дірілден оқшаулау арқылы баяулатушы демпферлік пластина жалған сигналдардың немесе сигналдың бұрмалануының электрондық басқару блогына жетуіне жол бермейді. Пропорционалды клапан ауа қысымын реттеу үшін ECU-дан келетін дәл электрлік сигналдарға сүйенеді. Дірілден туындаған контактілі серпіліс немесе үзіліссіз қосылымдар ECU клапанының орнын дұрыс түсінбеуіне, тежеу ​​моментін дұрыс қолданбауға әкелуі мүмкін.

Жүргізуші үшін бұл тұрақты жылдамдықты төмендету функциясынан толық қосылған тежеу ​​режимдеріне дейінгі барлық тежегіш жұмыс режимдерінде болжамды, сызықтық тежеу ​​реакциясын білдіреді.

Өнімнің құрылысы туралы

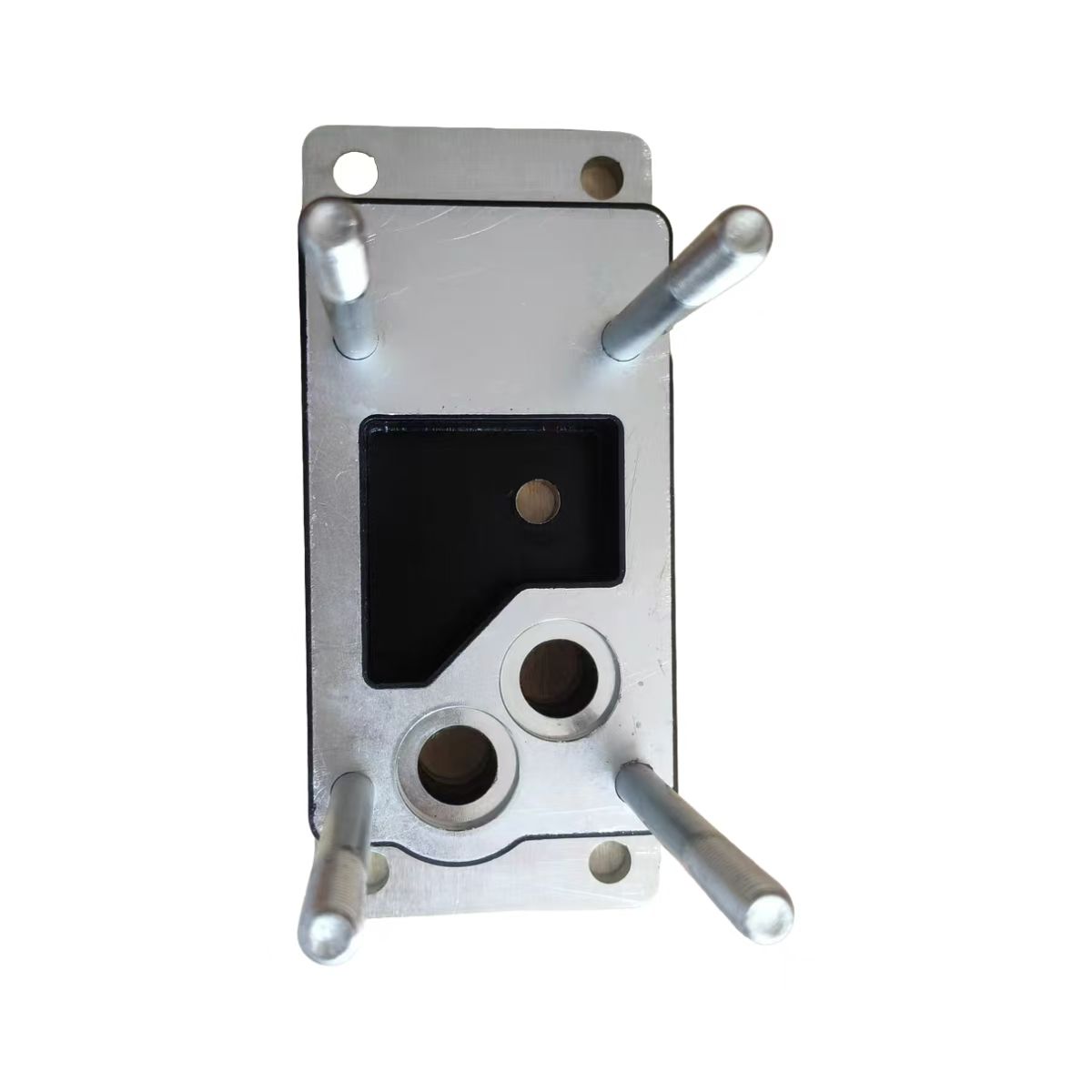

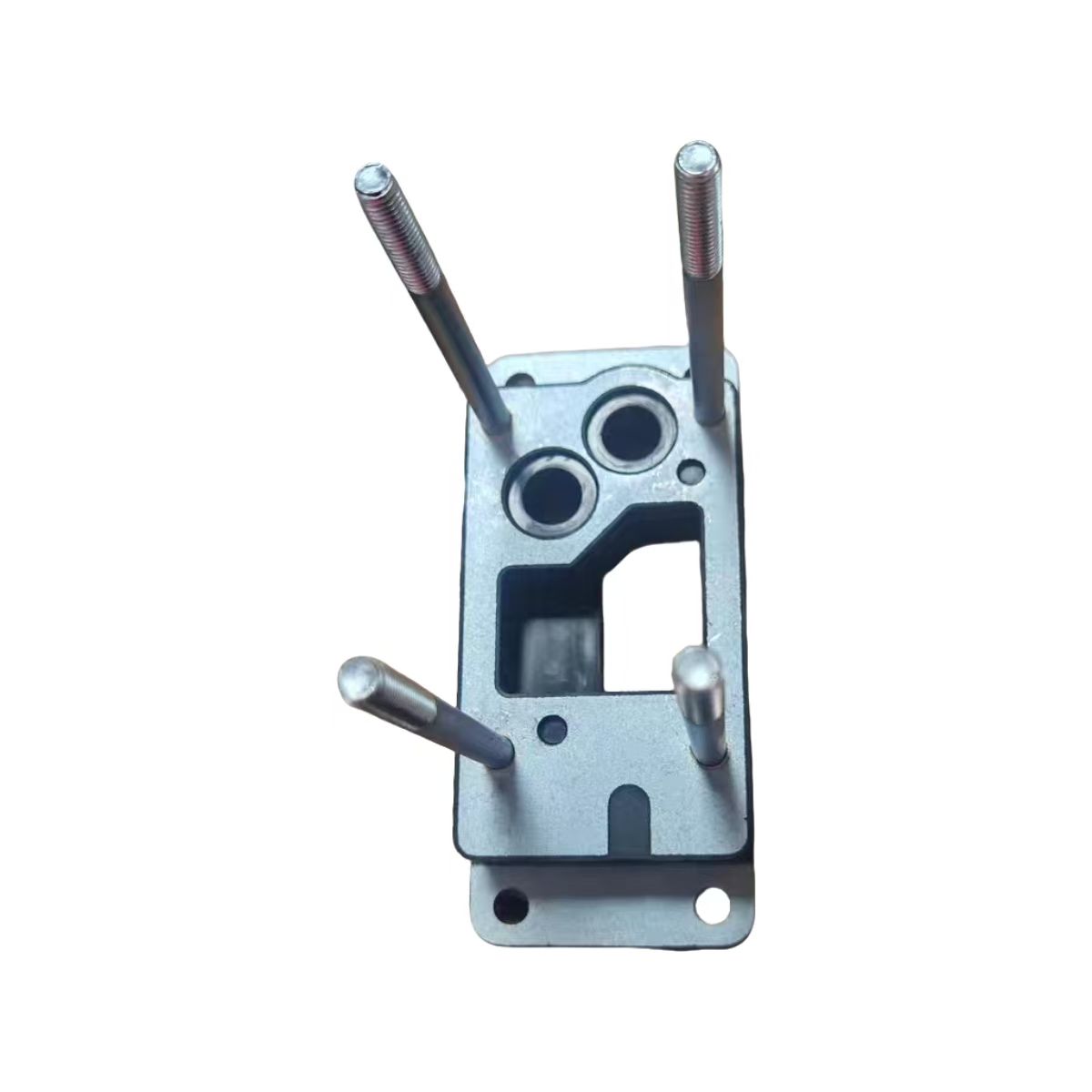

Бұл баяулататын демпферлік пластинаның композициялық құрылымы бар: резеңке демпферлік қабатқа бекітілген көміртекті болат Q235 пластина.

Көміртекті болат Q235 тақтасы.Бұл құрылымдық маркалы болат пропорционалды клапанды сенімді орнату үшін қажетті қаттылықты қамтамасыз етеді. Ол монтаждау болттарының қысқыш күштері мен көліктен түсетін діріл жүктемелерінің әсерінен майысуға және деформацияға қарсы тұрады. Болат пластина клапан корпусына қатысты клапанның дәл бағдарын сақтайды, бұл пневматикалық және электрлік қосылымдардың біркелкі болуын қамтамасыз етеді.

Резеңке демпферлік қабат.Эластомерлік қабат жоғары жиілікті тербеліс энергиясын жұтып, оны пластина арқылы таралатын жылуға айналдырады. Бұл резеңке қосылыс қыста суық басталғаннан ұзақ төмен түсу кезінде тежегіш жүйесінен тұрақты жылуға дейін ауыр жүк көліктерінің жұмысында кездесетін температура диапазонында өзінің демпферлік қасиеттерін сақтау үшін жасалған.

Композиттік дизайнның артықшылығы.Металл мен резеңкені бір блокқа біріктіру арқылы демпферлік тақта бір ықшам құрамдас бөлікте құрылымдық монтаждау мен дірілді оқшаулауды қамтамасыз етеді. Бұл клапан құрастыруын жеңілдететін және ықтимал ақаулық нүктелерін азайтатын, бөлек орнату кронштейндері мен резеңке оқшаулағыштардың қажеттілігін болдырмайды.

Үйлесімді баяулатқыш үлгілері және көлік қолданбалары

Shacman жүк көлігіне арналған FAST гидравликалық баяулататын демпферлік тақта FAST гидравликалық баяулатқыш үлгілерінің толық спектрімен үйлесімді:

1. FH400B (сериялық қосылым). Кеңістік сериялық орнатуға мүмкіндік беретін көліктерге жарамды, беріліс қорабымен қатар орнатылады.

2. FH240B. Төмен ат күші қолданбаларына арналған жинақы сериялы қосылым үлгісі.

3. FHB320B (параллель қосылым). Қуат алу (PTO) интерфейсін сақтай отырып, беріліс қорабының жанына орнатылады.

4. FHB400B. Сыйымдылығы жоғары параллель қосылым үлгісі.

Бұл тежегіш үлгілер зауытта орнатылған немесе дилер орнатқан:

1. Shacman X5000, X6000, M3000S және басқа Shacman ауыр жүк көліктері

2. Sinotruk HOWO сериясы

3. Yutong және Yaxing автобустары мен вагондары

4. FAST тежегіштерін пайдаланатын басқа коммерциялық көлік маркалары

Цехтар мен флот операторлары үшін баяулатушы демпферлік пластина инвентарлық қорларды басқаруды жеңілдететін бірнеше тежегіш үлгілер мен көлік қолданбаларын қамтитын жалғыз SKU қамтамасыз етеді.

Орнату және техникалық қызмет көрсету

Баяулататын демпферлік тақтаны ауыстыру егжей-тегжейге назар аударуды талап етеді:

Кәсіби орнату ұсынылады

Жұмыс тежегішті басқару клапанының корпусын бөлшектеуді қамтиды. Ауыстыруды FAST тежегішіне қызмет көрсету тәжірибесі бар техник орындауға кеңес береміз.

Моменттің сипаттамасы

Монтаждау болттарын бұрау кілті арқылы белгіленген моментке дейін бұрау керек. Шамадан тыс тарылту клапанның корпусын немесе демпферлік тақтаны зақымдауы мүмкін; төмен тарылту қозғалыс пен дірілге мүмкіндік береді.

Байланысты құрамдастарды тексеріңіз

Клапан жойылған кезде, пропорционалды клапанның зақымдалуын тексеріңіз. Сақиналы тығыздағышты қаттылық, жарықтар немесе деформация бар-жоғын тексеріңіз, қажет болса ауыстырыңыз.

Орнатқаннан кейін функцияны тексеру

Қайта құрастырғаннан кейін тежегішті қалыпты тежеу ​​күшін және ауа немесе майдың ағып кетпеуін растау үшін барлық жұмыс режимдерінің тұрақты жылдамдығын және әрбір тежеу ​​кезеңін тексеріп көріңіз.

Көптеген орнатуларды тәжірибелі техник бір сағаттан аз уақыт ішінде аяқтай алады.

Skyond сапаны қалай басқарады және тексереді?

Skyond жеткізген Shacman жүк көлігіне арналған әрбір FAST гидравликалық баяулататын демпферлік тақтаны жөнелту алдында тексереді:

Өлшемді тексеру.Пластинаның монтаждау саңылауларының орындары, қалыңдығы және жалпы өлшемдері дұрыс орнатылуын қамтамасыз ету үшін OEM техникалық сипаттамаларына сәйкес тексеріледі.

Резеңке байланысының тұтастығы. Резеңке қабаты бос орындар мен бөлінулерсіз болат пластинамен дұрыс байланыстыру үшін тексеріледі.

Беткі әрлеу.Болат пластина орнатуға немесе қызмет ету мерзіміне әсер етуі мүмкін қылшықтардың, өткір жиектердің немесе коррозияның бар-жоғын тексереді.

Үлгі сынау. Әр топтаманың кездейсоқ үлгілері демпферлік өнімділікті тексеру үшін қысу және діріл сынақтарынан өтеді.

Skyond-тегі жетілдірілген өндіріс

Skyond дәл машиналармен және автоматтандырылған өндірістік желілермен жабдықталған заманауи өндіріс орнын басқарады. Біздің зауыт Shacman жүк көлігіне арналған FAST гидравликалық баяулататын демпферлік пластинаны және тұрақты сапа стандарттарына сәйкес басқа да дәл компоненттерді шығаруға қабілетті.

Дәлдікпен CNC өңдеу. Біздің CNC жабдығы нақты сипаттамаларға сәйкес металл компоненттерін кесу және пішіндеумен айналысады. Демпферлік тақта үшін бұл орнату саңылауларының дәл орналасуын, пластинаның біркелкі қалыңдығын және клапанның корпусына дұрыс орнатылуын қамтамасыз етеді. Өлшемдік дәлдік орнатудың қарапайымдылығына және пластинаның діріл кезінде клапанның туралануын сақтау қабілетіне тікелей әсер етеді.

Автоматтандырылған құрастыру және сапаны бақылау. Автоматтандырылған процестер адам қатесін азайтады және өндірісте тұрақты құрастыру сапасын қамтамасыз етеді. Әрбір партия шикізатты тексеруден бастап дайын өнімді сынауға дейін бірнеше кезеңдерде инспекциядан өтеді.

Арнайы резеңке байланыстыру сызығы. Резеңке демпферлік қабат бос немесе қабатсыз дұрыс адгезияны қамтамасыз ететін басқарылатын процестерді пайдалана отырып, болат пластинамен байланыстырылады. Бұл байланыстыру тұтастығы пластинаның қызмет ету мерзімі ішінде дірілді басатын өнімділігі үшін өте маңызды.

Сынақ жабдықтары. Дәлдігі жоғары өлшеу құралдары мен электрлік сынаушылар модельденген жұмыс жағдайында өнімнің өнімділігін тексереді. Әр топтаманың кездейсоқ үлгілері демпферлік сипаттамалар сипаттамаларға сәйкес келетінін растау үшін қысу және діріл сынақтарынан өтеді.

Өндірістік қуат. Біздің нысан тұрақты сапаны сақтай отырып, жаппай тапсырыстарды қанағаттандыру үшін ауқымды өндірісті қолдайды. Көлемді жөнелтуді қажет ететін флот операторлары мен сауда компаниялары үшін біз өндірісті сәйкесінше кеңейте аламыз.

Жаһандық жеткізу және логистика

Skyond Ресейге, Орталық Азияға, Оңтүстік-Шығыс Азияға, Африкаға, Оңтүстік Америкаға және басқа аймақтарға экспорттайды. Біздің логистикалық командамыз:

1. Транзит кезінде зақымдануды болдырмау үшін контейнерді дұрыс бекітіп тиеу

2. Бірқалыпты тазартуға арналған кедендік құжаттама

3. Тиімді халықаралық тасымалдау үшін негізгі порттарға бағыттау

Shacman жүк көлігіне арналған FAST гидравликалық баяулататын амортизаторға арналған қалыпты тапсырыстардың көпшілігі төлем расталғаннан кейін 7-45 күн ішінде жеткізіледі. Тұрақты талаптары бар тұтынушылар үшін біз жылдам жеткізу үшін жоспарлы жөнелтілімдерді ұйымдастыра аламыз немесе экспедитор қоймаларында түгендеуді сақтай аламыз.

Жалпы сұрақтар

1-сұрақ: Бұл демпферлік тақтаға қандай бөлік нөмірлері сәйкес келеді?

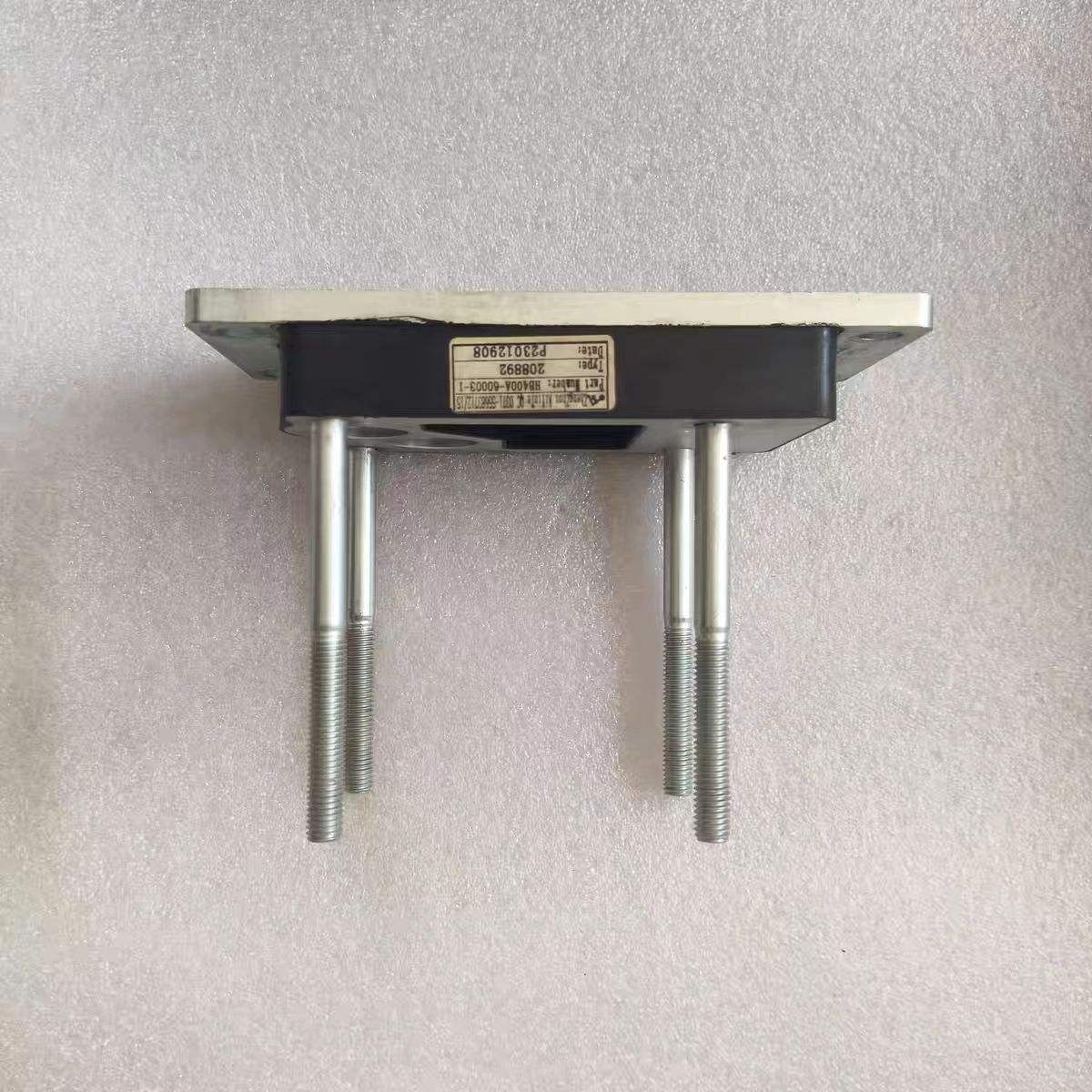

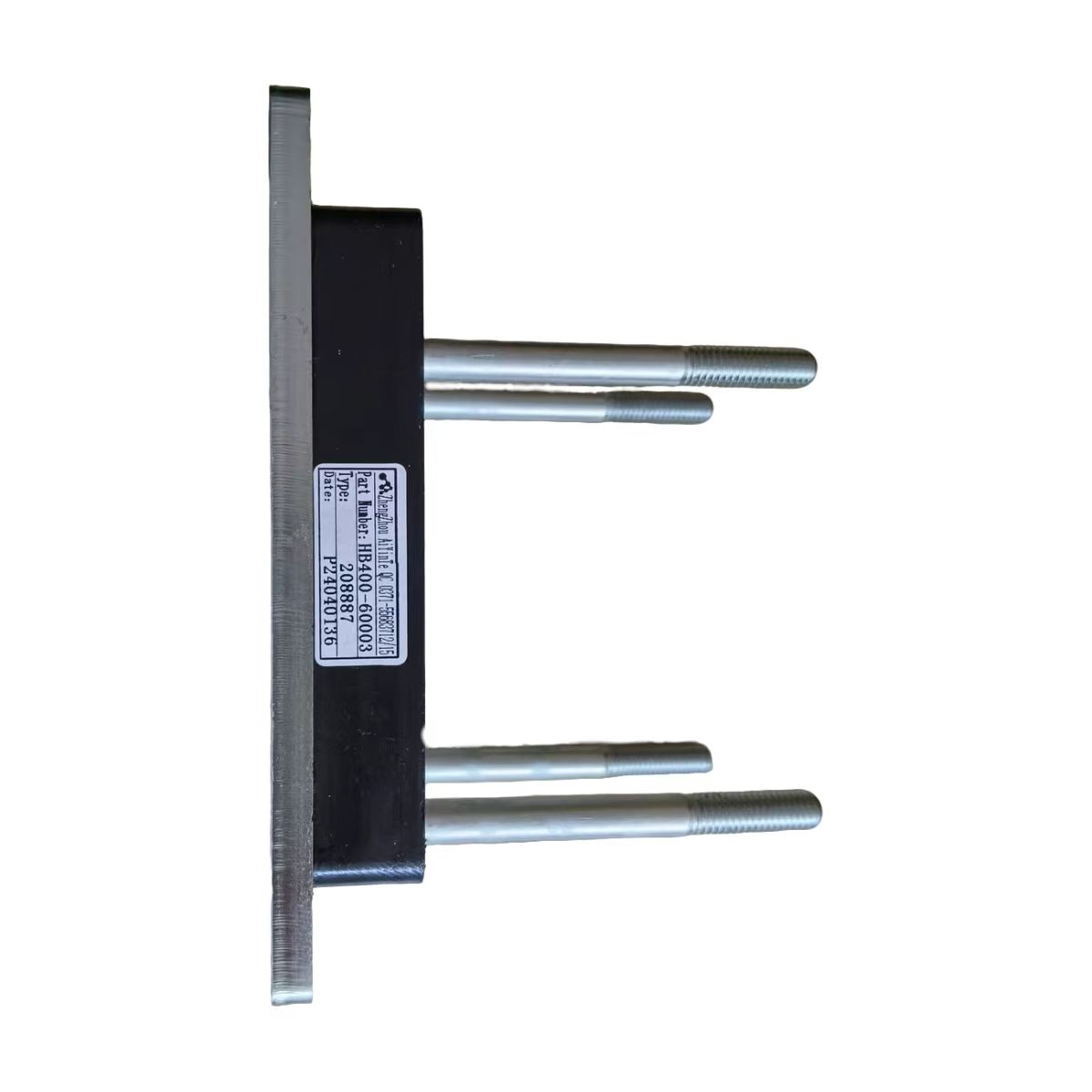

Демпферлік тақта HB400-60003 және HB400-60002 ретінде қол жетімді. Демпферлік тақтасы бар толық пропорционалды клапан жинағы HB400-60001.

2-сұрақ: Бұл демпферлік тақта менің жүк көлігіме сәйкес келетінін қалай растауға болады?

Баяулатқыш корпусындағы сәйкестендіру тақтасындағы тежегіш үлгісін тексеріңіз. Үйлесімді үлгілерге FH400B, FH240B, FHB320B және FHB400B кіреді. Немесе, FAST немесе Shacman электрондық бөлшектер каталогында дәл сәйкестендіру үшін жеткізушіге көлігіңіздің VIN кодын беріңіз.

3-сұрақ: демпферлік тақтамен бірге нені ауыстыруым керек?

Пропорционалды клапанның зақымдалуын тексеріңіз. Сақиналы тығыздағыштың ескіруін немесе тозуын тексеріңіз, қажет болса, оны ауыстырыңыз.

4-сұрақ: Мен мұны өзім орната аламын ба?

Жұмыс тежегіштің басқару клапанының корпусын қамтиды. Дұрыс айналу моменті мен функция сынауын қамтамасыз ету үшін FAST тежегішке қызмет көрсету тәжірибесі бар техник орнатуды ұсынамыз.
